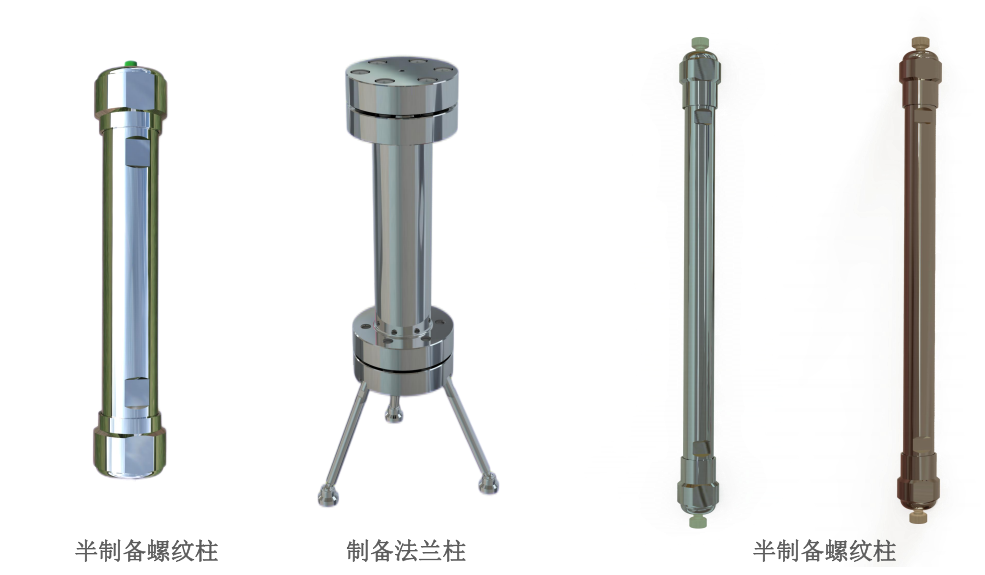

一、半制备、制备型色谱柱

产品优势

• 采用316L无缝管，通过精密加工而成。


• 管内壁光滑Ra≤0.2，加工工艺珩磨，抛光可以减小管壁效应，提高柱效。


• 有多种尺寸规格可供选择以适应色谱不同需求。


• 可以按照需求进行外观、尺寸定制。

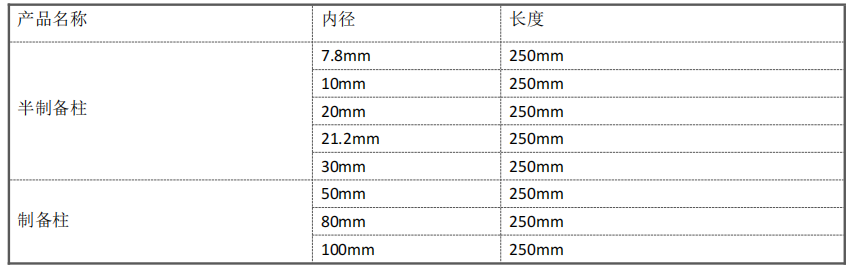

产品参数

二、水压色谱柱

广泛的制备色谱柱范围

我们提供满足您要求的所有制备色谱柱：

• 内径50mm到1000mm系列的标准水压色谱柱。


• 客户定制可以到1600内径。


• 柱床高度可调。


• 标准设计压力100Bar。

• 可定制夹套控温。

水压柱色谱柱原理

水压色谱柱使用纯净水代替传动DAC的液压油作为动力介质传递动能，在保持传统DAC所具有的功能基础 上，其具有更环保、零污染的特点。采用最新的无液压缸设计，利用柱管自身作为液压机构，使用纯化水 或者作为压缩介质，有效杜绝液压油泄露造成的污染的可能。采用独立的装柱泵及保压系统，保证使用性 能的同时可以减少能耗。同时大幅减少产品重量，降低安装使用场地的高度要求。采用独立研制的树形分 配器，可有效提高色谱柱的性能。

我们的高效液相色谱方案：

所有的高效液相色谱柱都能够运行在cGMP的条件下 ，它们全部经过高质量和广泛的工厂验收测试以及现场验收测试。

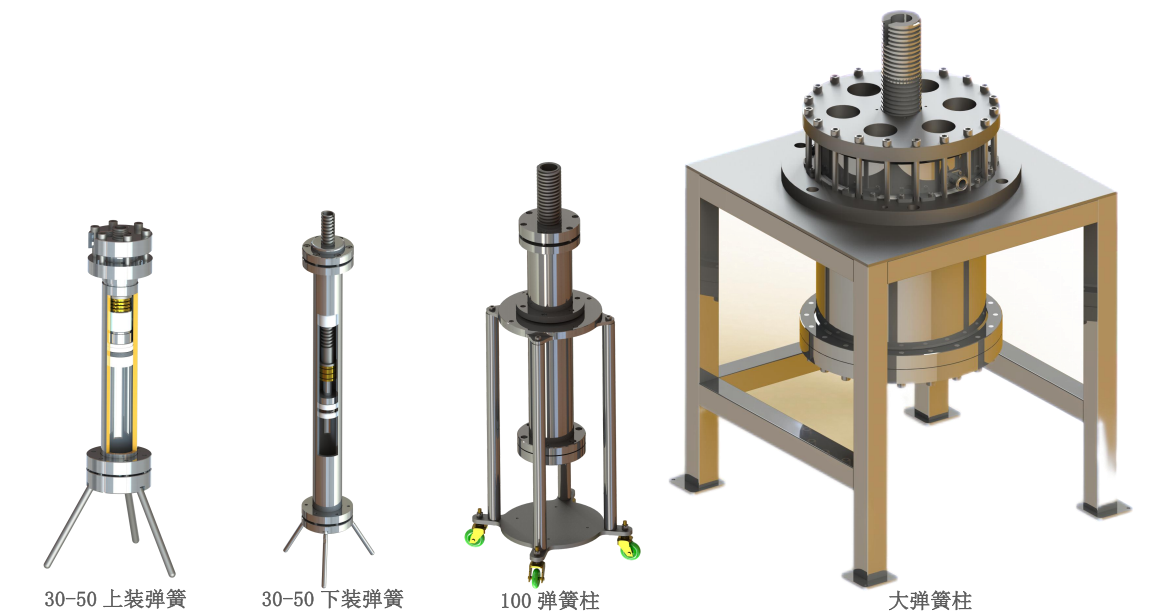

三、弹簧柱

产品优势

• 采用一套装柱机，可以填装多根色谱柱。


• 装柱时间短，无需二次拆装，避免传统色谱柱在拆装时柱床反弹而影响柱效。


• 活塞头与柱床始终接触并保持装柱压力，避免了传统色谱柱长时间使用后柱床塌陷的问题，延长使用寿命。


• 特殊设计的柱底密封结构，保证良好的密封。

• 特殊设计加工的强制分配及收集系统，可以保证色谱柱高性能。

• 内壁表面粗糙度Ra≤0.2μm。

• 内壁采用珩磨，抛光,加工工艺。

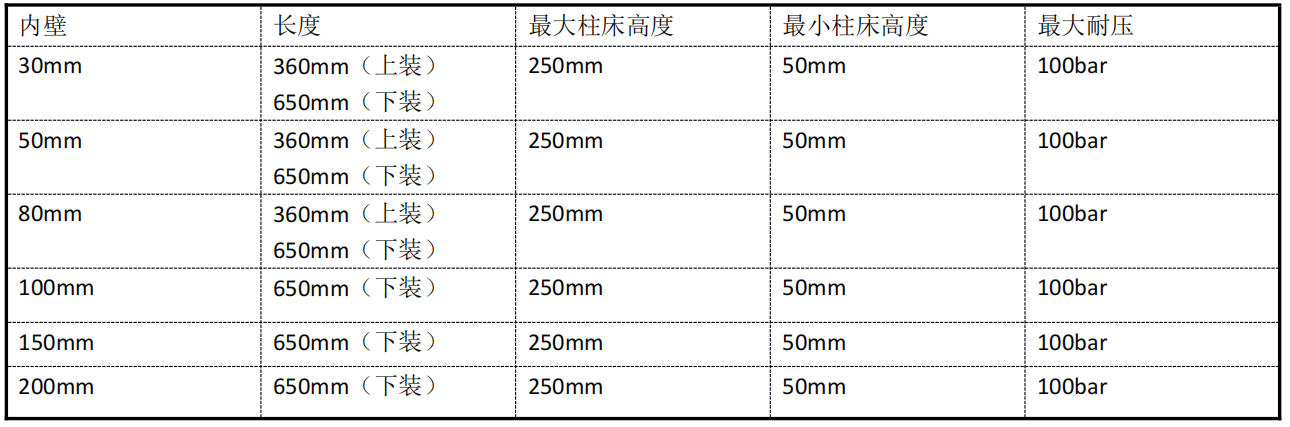

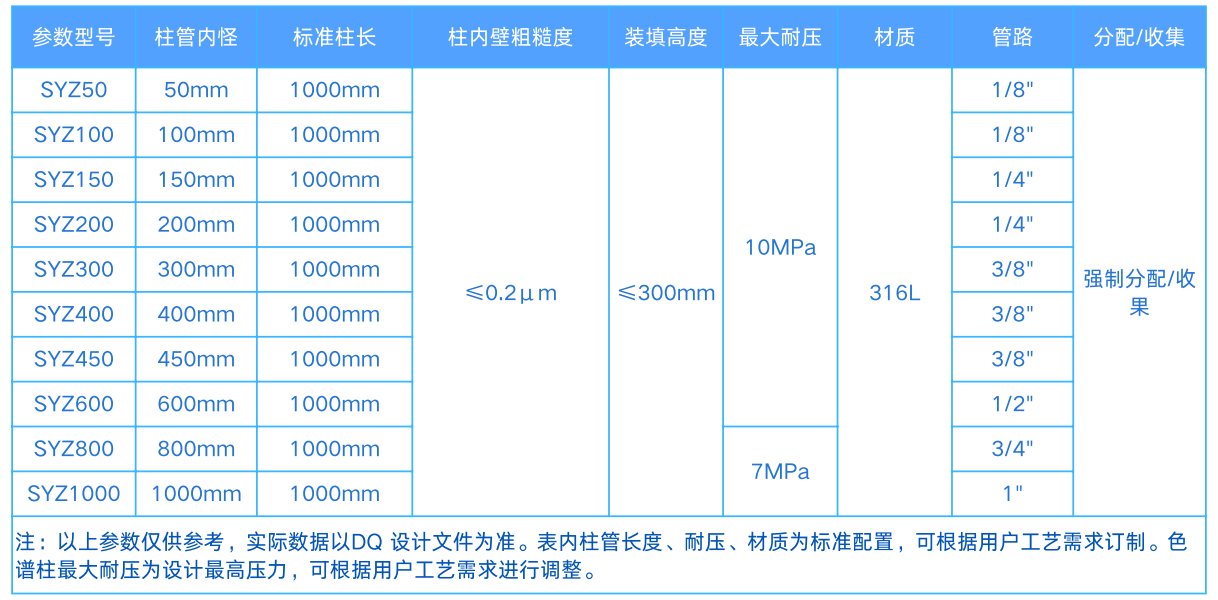

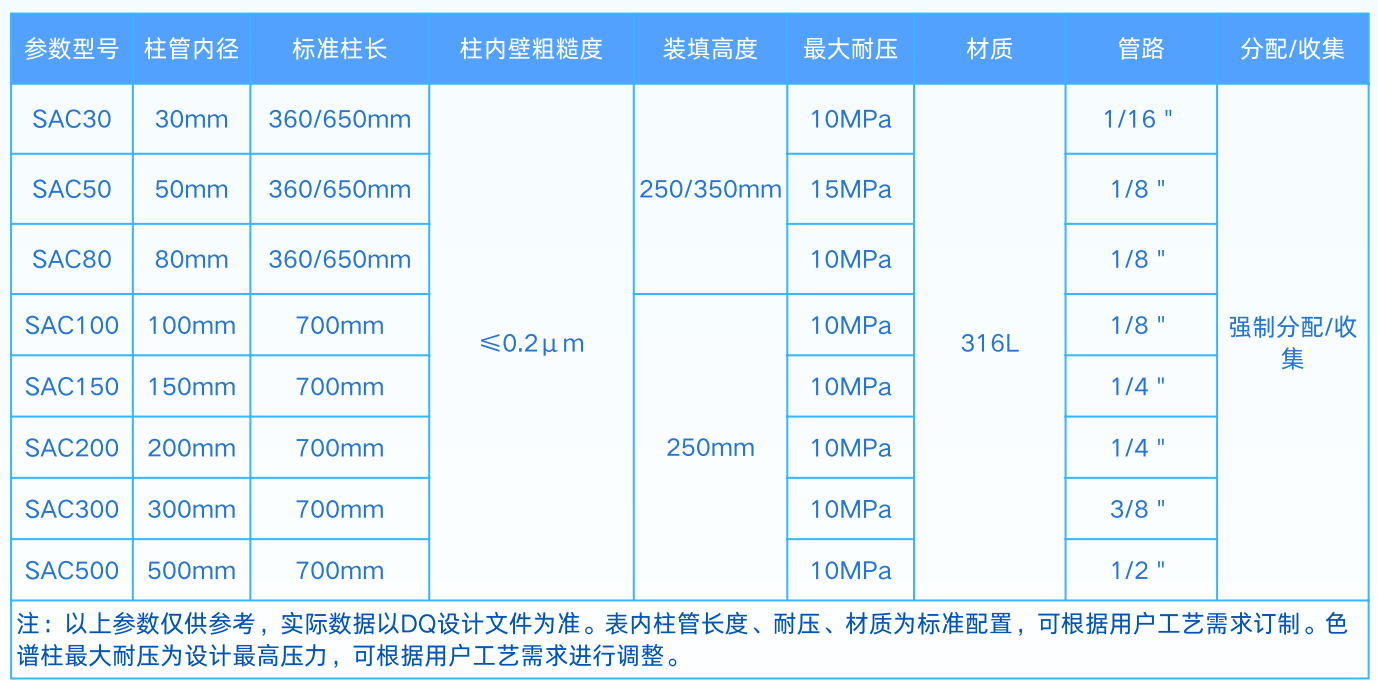

产品参数

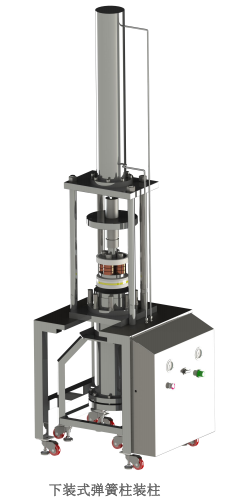

四、弹簧柱桩柱系统

产品特点

• 设备易于操作、清洁和维护。

• 高质量装柱以达到高分离性能和重现性。

• 装柱过程使用更少填料以减少成本。

生产优势

• 管路布局简洁

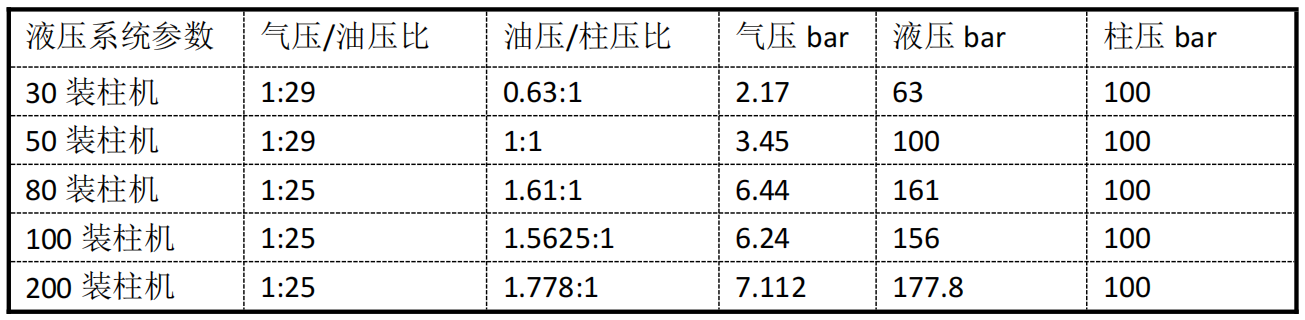

• 操作时间短，节省人工及试剂

产品参数

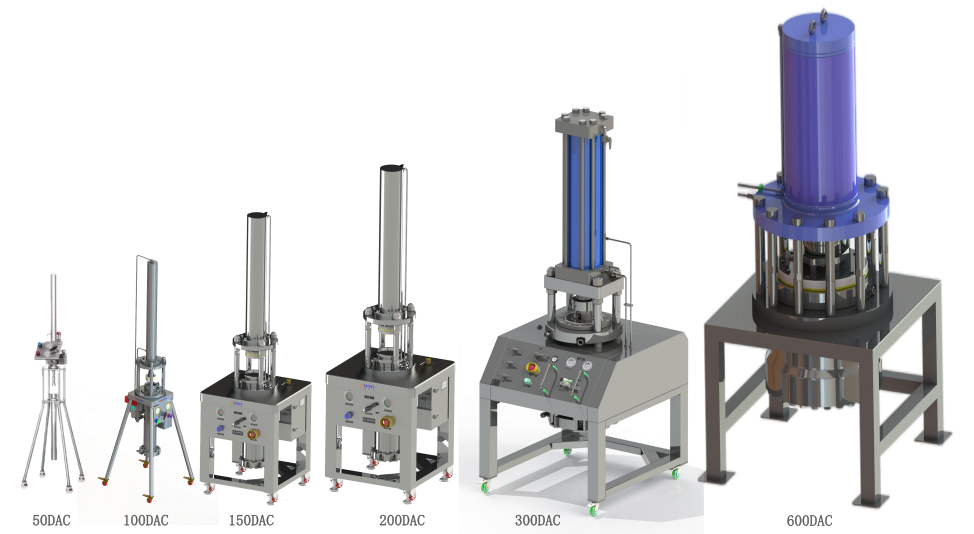

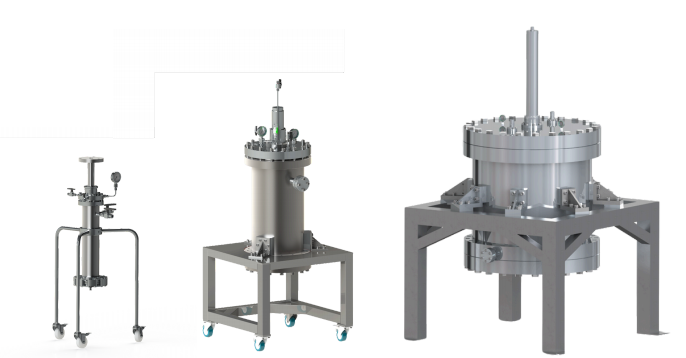

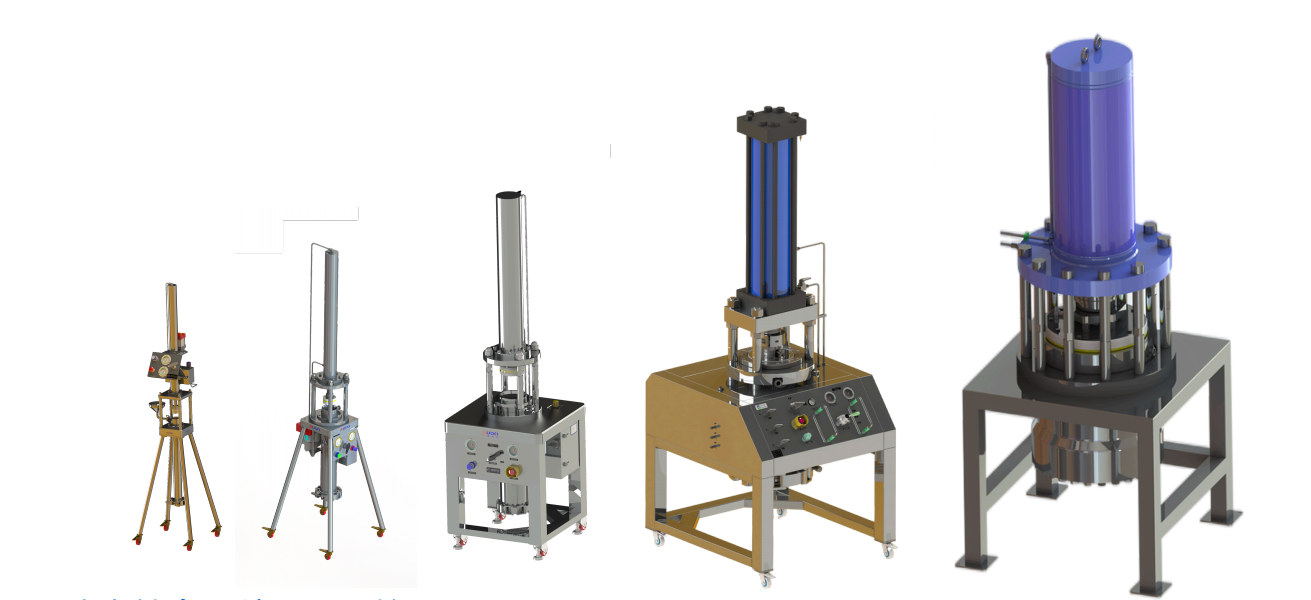

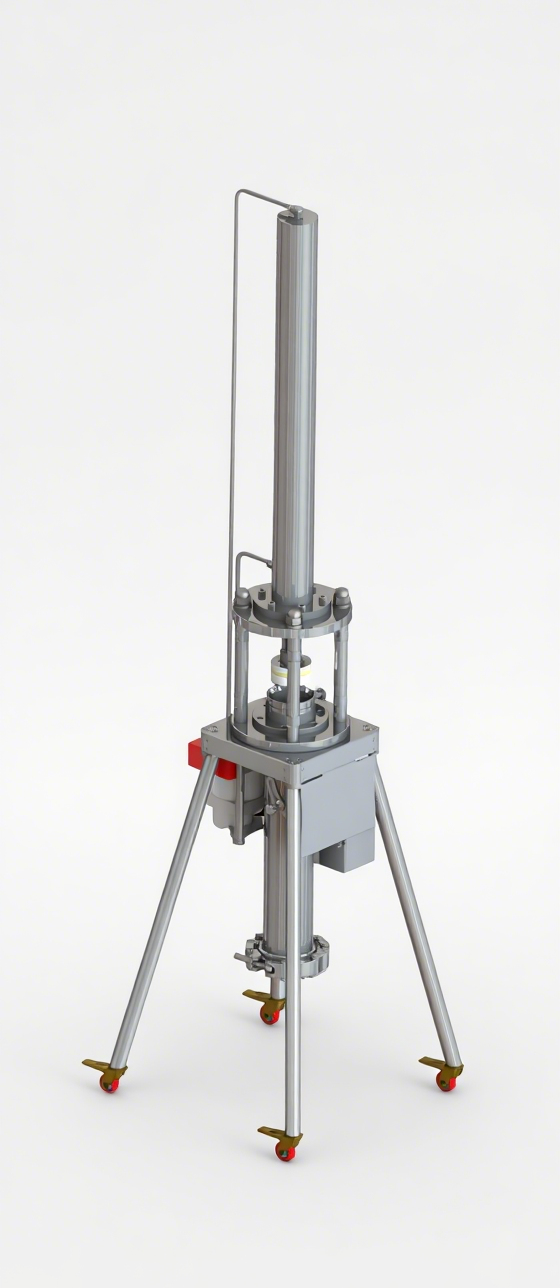

五、工业化制备DAC柱

1.液压 DAC

产品优势

• 可采用液压站替代气动液压放大泵，管路布局更为 简洁，可以使用气动及电动两种动力来源。

• 从 50mm 到 1200mm 多个规格可选择，内径，长度， 压力均可根据需求定制

产品特点

• 装柱时间短，无需二次拆装，可避免传统色谱柱在拆装时柱床反弹影响柱效 。

• 本公司自主研发设计的流体分配方式保证了分配的均匀性，高效性。

• 活塞头与柱床始终接触并保持装柱压力，避免了传统色谱柱长时间使用后柱床塌陷的问题，延长使用寿命。

• 不使用电气零部件，可用于防爆区域(或者可采用使用防爆电机的液压站

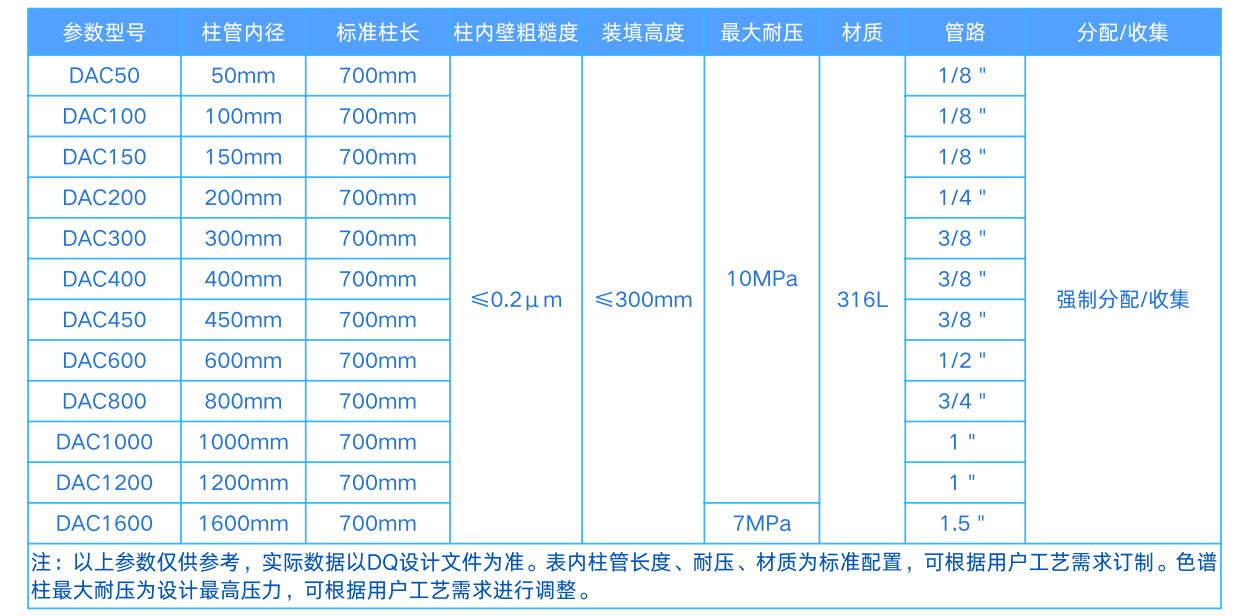

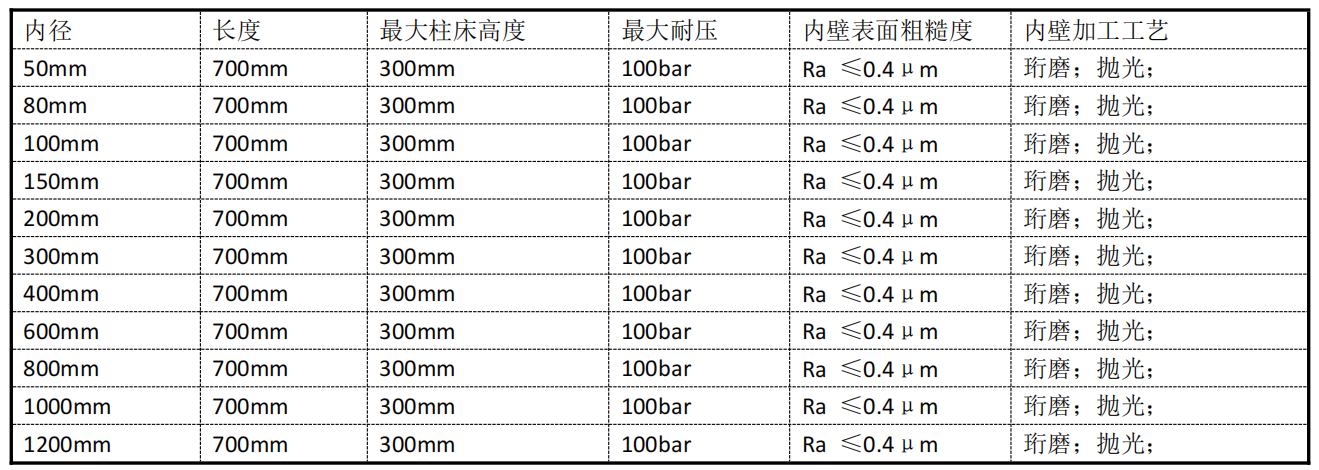

产品参数

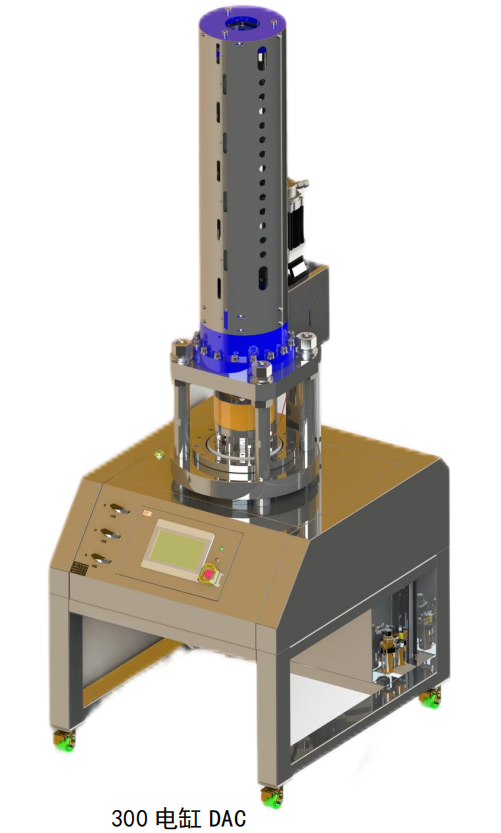

2.电动 DAC（EDAC）

产品优势产品特点

• 装柱过程中可对装柱压力进行实时监测。

• 在装柱排气、排液过程中，自动控制装柱压力。

• 实时对柱床压力进行精确补偿。

• 压力异常设备自动报警。

• 相比传统液压缸 DAC，没有漏油、渗油现象，减少了对环境的污染。

• 压力传感器为不锈钢防水、防爆设计，精度可达 1‰

• 设计有专用柱管清洗部件

• 漏液检测

• 装柱速度可自动调整

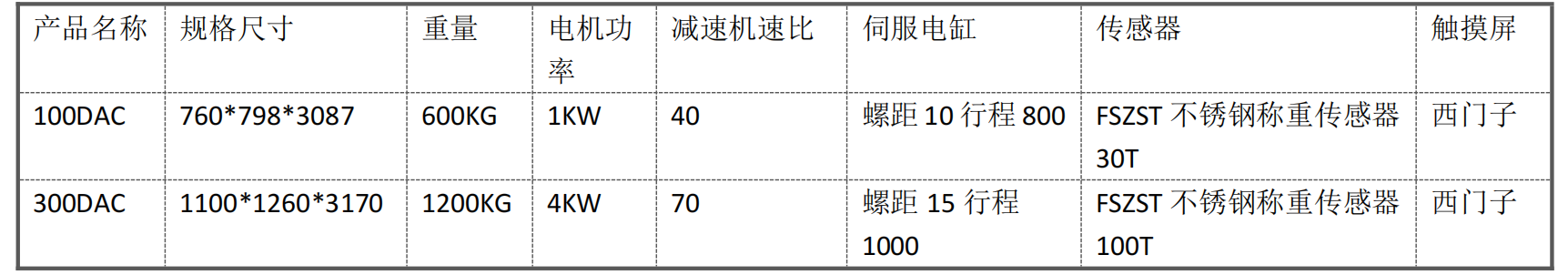

产品参数

3.动态轴向压缩柱(DAC)

我们提供满足您要求的所有制备色谱柱：

• 内径50mm到1200mm系列的标准色谱柱

• 客户可定制范围10~2000 mm内径

• 柱床高度可调。

• 标准设计压力100Bar

• 可定制控温夹套

动态轴向压缩(DAC)柱原理

动态轴向压缩柱（DAC）采用动态轴向压缩技术，实现最优的填充柱床密度和稳定性，通过活塞上下运动 来实现装柱、维持柱压和卸柱。活塞周边配备了特殊设计的密封圈，能容许活塞上下自由滑动，同时保持 较高的密封压力。活塞运动和压力维持依靠稳定均匀的液压系统，活塞配置我们自主设计的分配装置，从 而保证最佳分离效率并且经过长时间的使用仍然保持相同的柱效 ，有效延长色谱柱寿命。

我们的高效液相色谱方案：

所有的高效液相色谱柱都能够运行在cGMP的条件下。他们全部经过高质量和广泛的工厂验收测试以及现场验收测试。我们的设备符合欧盟(DESP标准)或者ASME内容。

4.轴向弹簧压缩柱(SAC)

我们提供满足您要求的所有制备色谱柱：

• 内径30mm到500mm系列的标准色谱柱

• 柱床高度可调

• 标准设计压力100Bar（超高压30MPa）

• 标准设计压力100Bar

• 可定制夹套控温

• 支持非标定制

轴向弹簧压缩柱(SAC)原理

轴向弹簧压缩柱与动态轴向压缩住具有同样的功效，也用于实验室和工业生产中目标产物的分离与纯化， 它通过弹簧对填料床层施加固定的压力，根据柱内压力变化实时动态调节，具有高效的轴向压缩和更长的 填料使用寿命等特点。在轴向弹簧压缩柱中，内置弹簧起到了关键作用，活塞顶部有一个贮存能量的机械 弹簧，一直给柱床加压，这种技术可以防止柱床塌陷，确保色谱柱的长寿命和高柱效。当受到外部压力 时，弹簧会收缩变形并储存形变能，从而提供持续的轴向压缩力。

我们的高效液相色谱方案：

所有的高效液相色谱柱都能够运行在cGMP的条件下 。它们全部经过高质量和广泛的工厂验收测试以及现 场验收测试。

5.动态轴向压缩制备柱

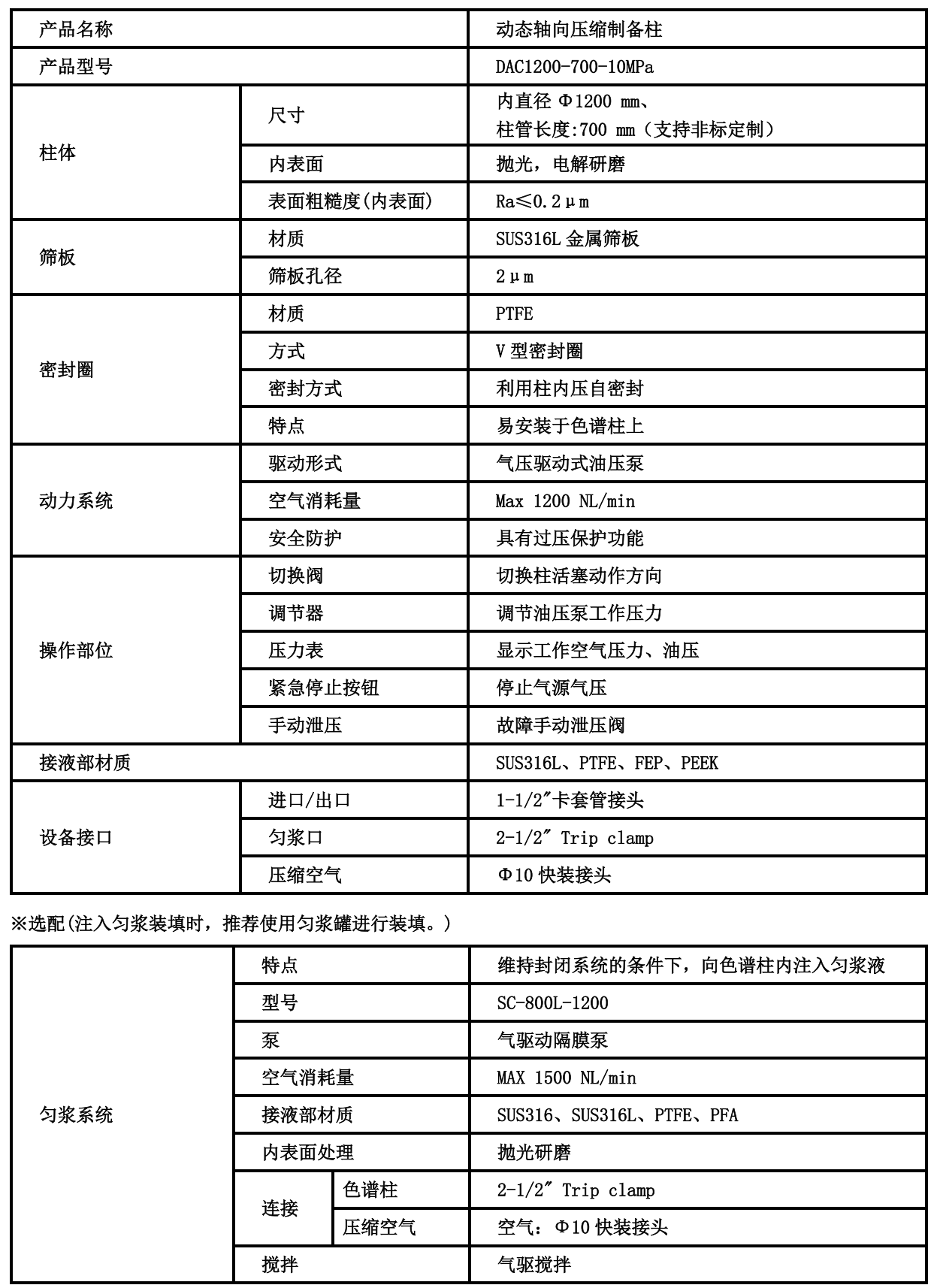

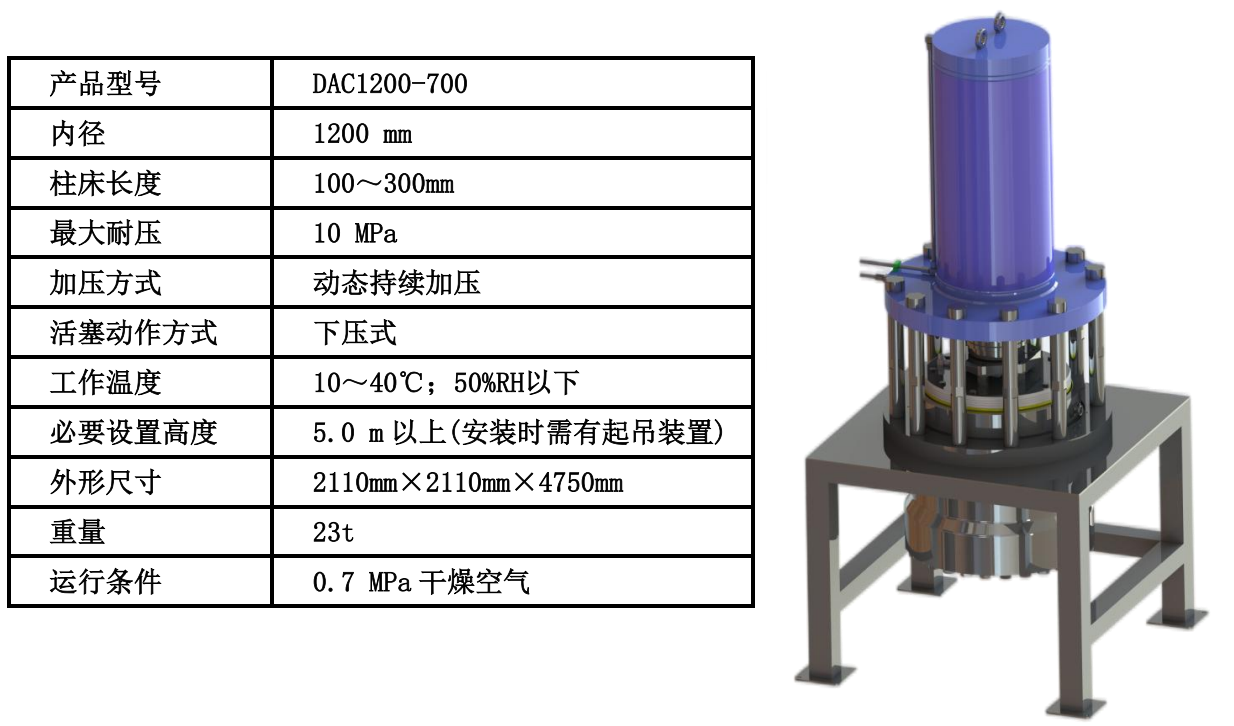

DAC1200-700

适用于医药·化学·食品等多种领域的高纯度制备

DAC1200 动态轴向压缩制备柱是一款为用于高压制备而研发的全自动装填色谱 柱，由于可对填充柱床进行持续加压，所以可实现自行装填无空隙、高耐久性。通 过柱体自带的匀浆端口，可简单实现匀浆的自动投入和加压装填的全封闭自动操 作。独自开发的分配构造，可以实现等效放大；特殊的密封构造，实现高密封性 能，可以在长周期装填回收中使用。

由于未使用电气零部件，所以即使是在防爆区域也可以安全的使用。本产品的 制造工序都在工厂内部制造完成，在严格控制质量标准的同时可提供相应的 DQ/IQ/OQ/PQ 认证。我们承诺提供产品维护及耗材更换等全方位的售后服务。

并可根据不同目的，为客户提供相应的技术支持及多款制备填料供选择。我们 坚信通过我们丰富的制备纯化产品群，一定能实现让客户满意的制备纯化。

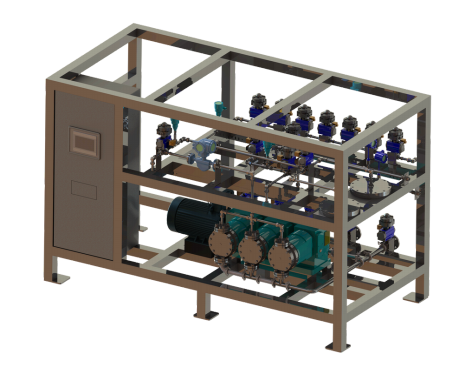

六、制备液相流路系统

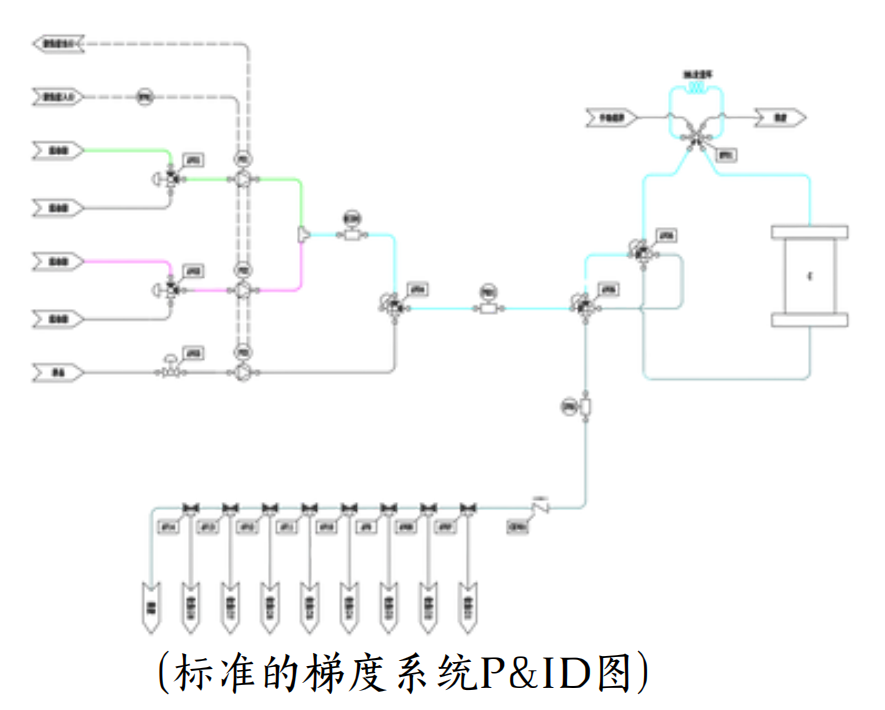

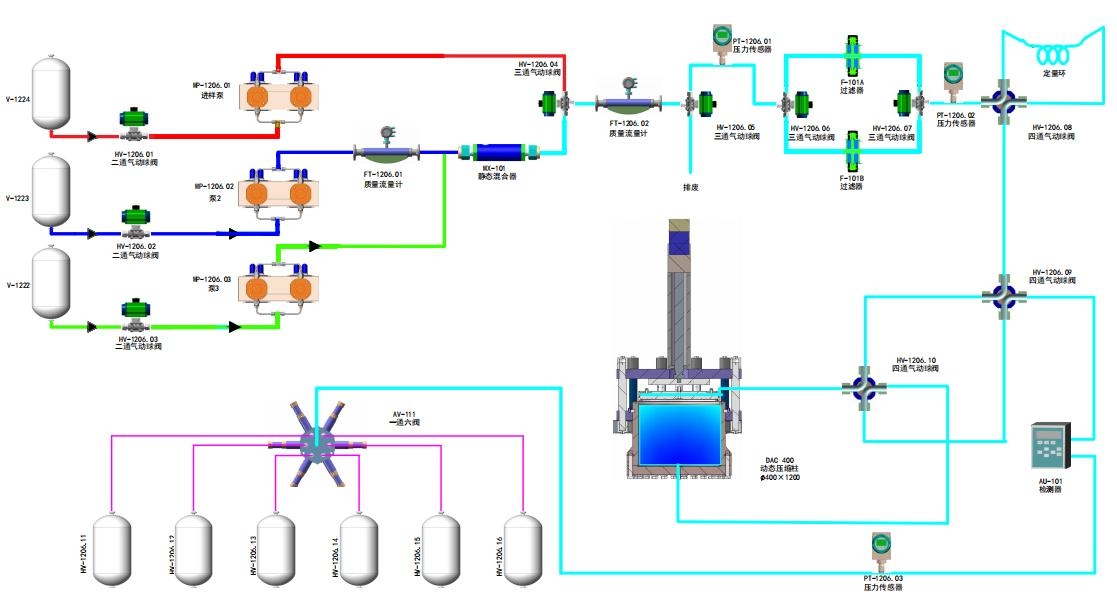

流路图

产品简述

• 入液阀: 选择生产过程所需的合适的流动相。

• 输液泵：用来输送流动相，可以有单独进样泵或输液泵兼做进样泵，可以实现低压梯度及高压梯度。大流量泵采用流量计反馈闭环控制，实时监测，调整泵流量。通过压力传感器实现高压报警，超高压停机等功能。带有压力泄荷阀，保证系统安全。

• 混合器：实现梯度程序不同流动相的混合。

• 模式阀组：实现排空、旁路、正冲、反冲、过滤器自动切换，柱切换等功能。

• 在线过滤器：一用一备，通过前后压差实现自动切换。

• 柱评价上样系统：针对柱效评价精确上样。

• 检测器系统：可以实现正常检测、防爆检测、分流检测等。

• 色谱柱：实现样品的分离纯化。

• 馏分收集系统：优化设计的小死体积及延时收集功能，提高收集的纯度;可按峰高、时间、斜率收集。

• 数据处理系统：深度定制操作界面，完美符合设备硬件

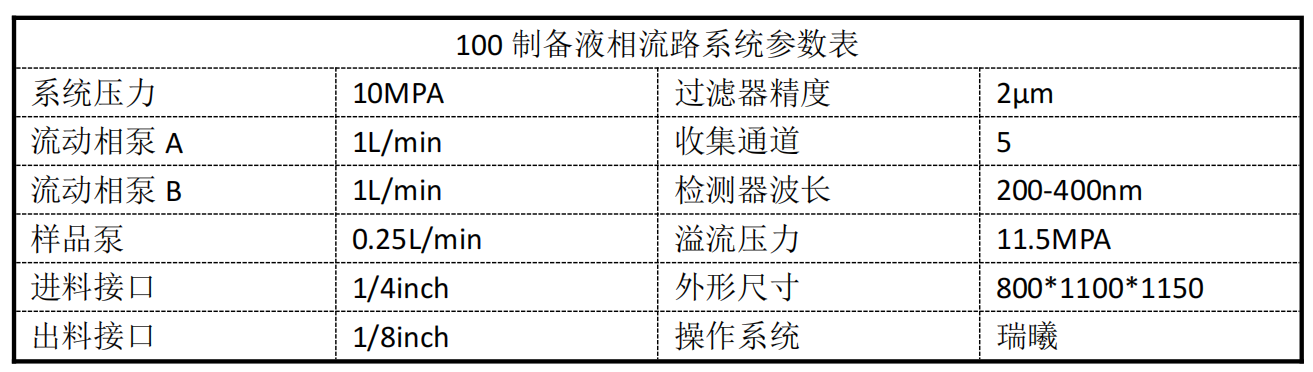

100 制备 DAC

产品参数

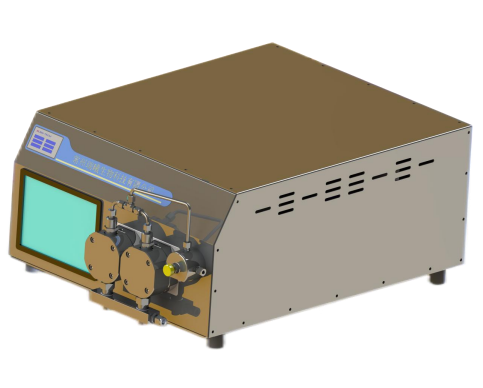

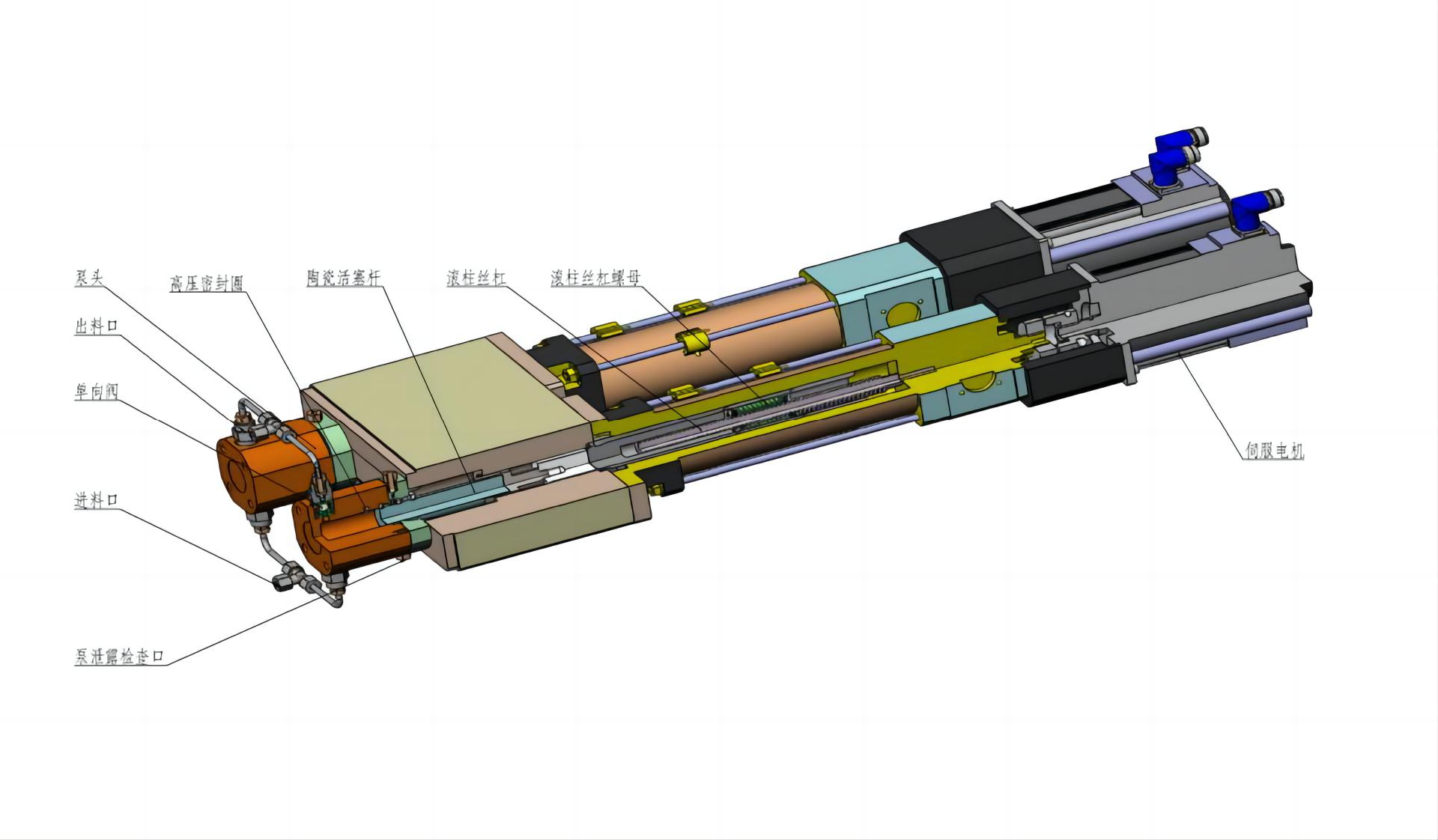

七、双柱塞凸轮泵系列

工作原理

伺服电机带动装有两个凸轮的轴旋转来推动活塞杆往复运动，输送液体。

产品特点

• 结构简单，维护方便。

• 流量精度高，一体化设计容易移动和携带。

• 安装方便。

产品分解

凸轮：凸轮是通过精确的曲线模拟运算来设计的，能更精确的控制泵的流量

单向阀：单向阀阀芯使用了进口宝石球，精度高，密封性好，控制流量的稳定

活塞杆：陶瓷活塞杆，自润滑，硬度高，光洁度高

柱塞密封圈：采用进口弹簧密封圈，密封性好，耐压高。

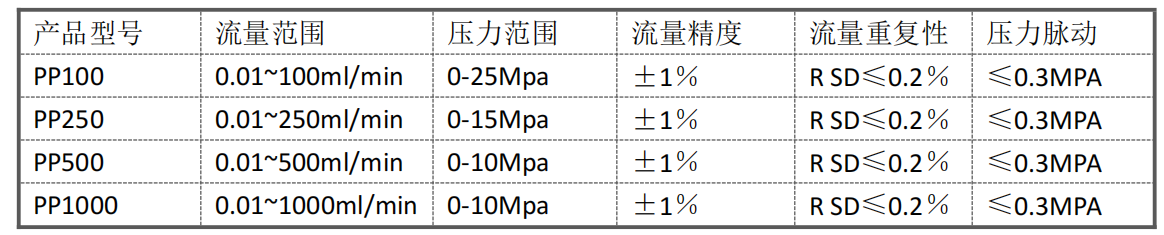

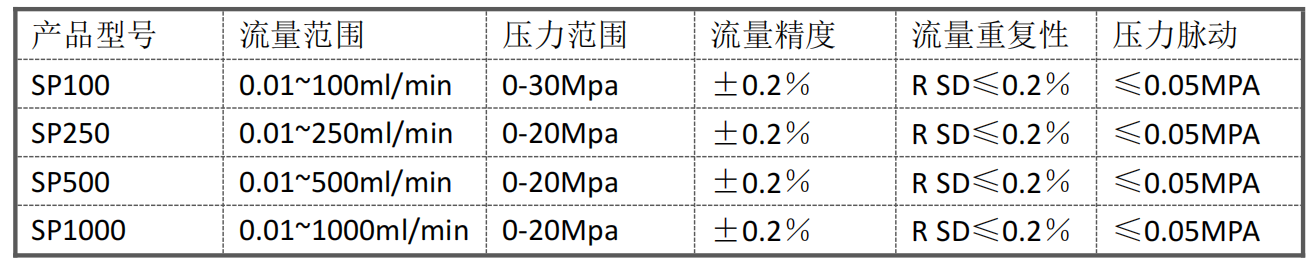

产品参数

泵头可按需求随意更换，材质包括：316L，PEEK，钛等，并可根据客户需求定制加工

八、双驱动柱塞泵

产品优势

• 自主研发泵精度在±0.2%，流量区间为 0 到 10L/min，最高工作压力 30Mpa。

• 两根柱塞分别由高精度电机驱动，配合程序控制，精度进一步提高，输液精度可达±0.2%，脉动可控制在±0.05Mpa 以内。

产品参数

接液材质可按需求随意更换，材质包括：316L，PEEK，钛等，并可根据客户需求定制加工

九、高柱压分配器

产品优势

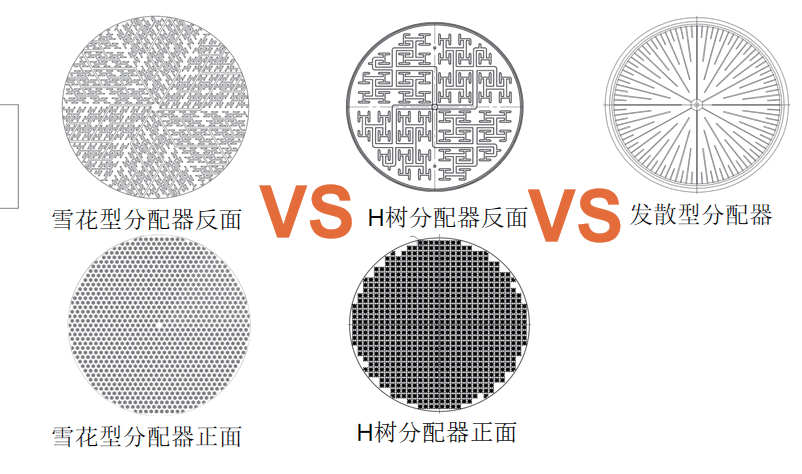

• 自主研发、设计、加工的独特雪花型液体分配器，保证了分配的均匀性，高效性

• 专利号:ZL201811114322.3，实现色谱柱性能的等效放大。

• 拖尾因子≤1.2，理论塔板数≥40000/米;对标产品拖尾因子≤1.5，理论塔板数≥30000/米, 色谱柱放大性能按照80%。

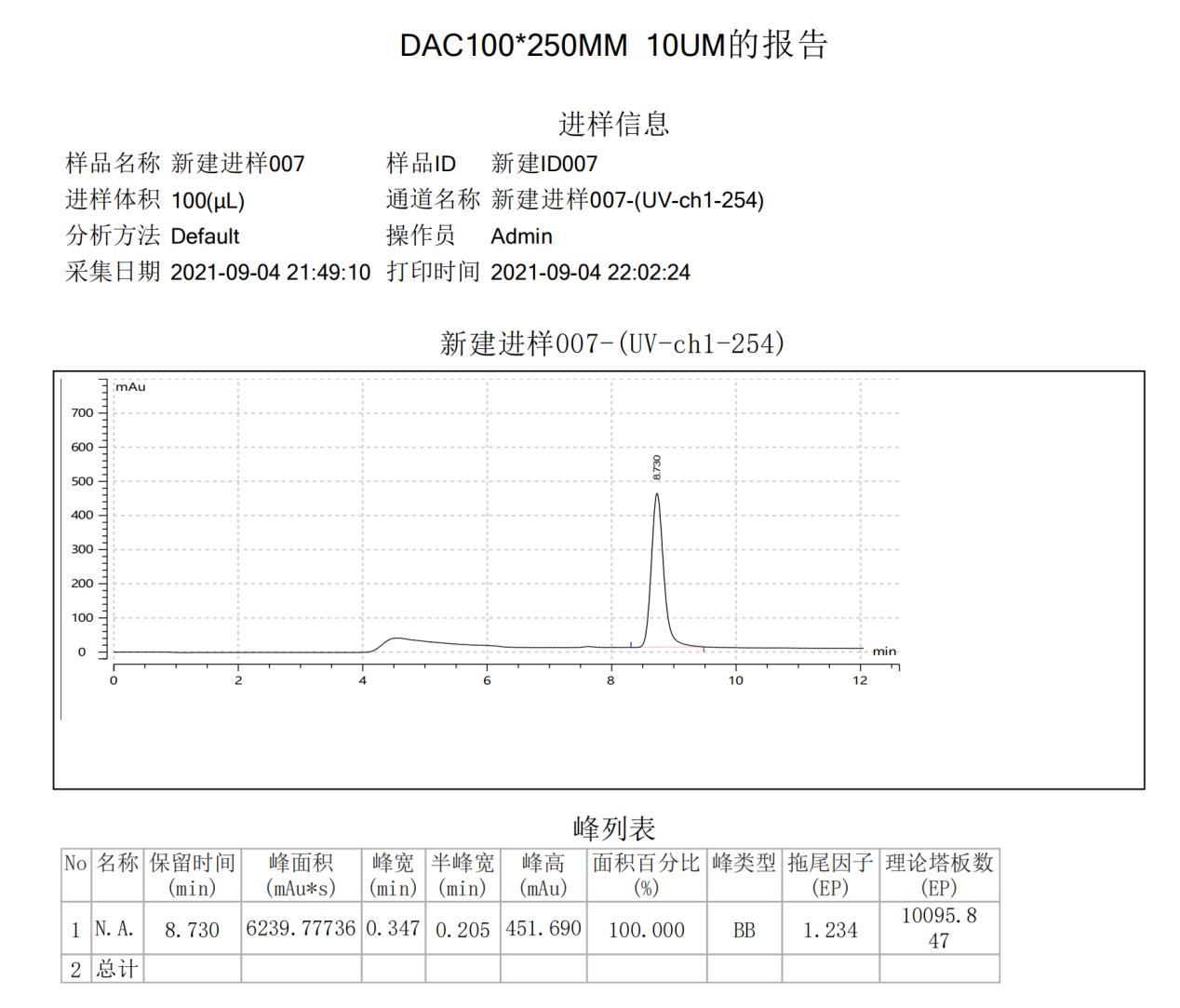

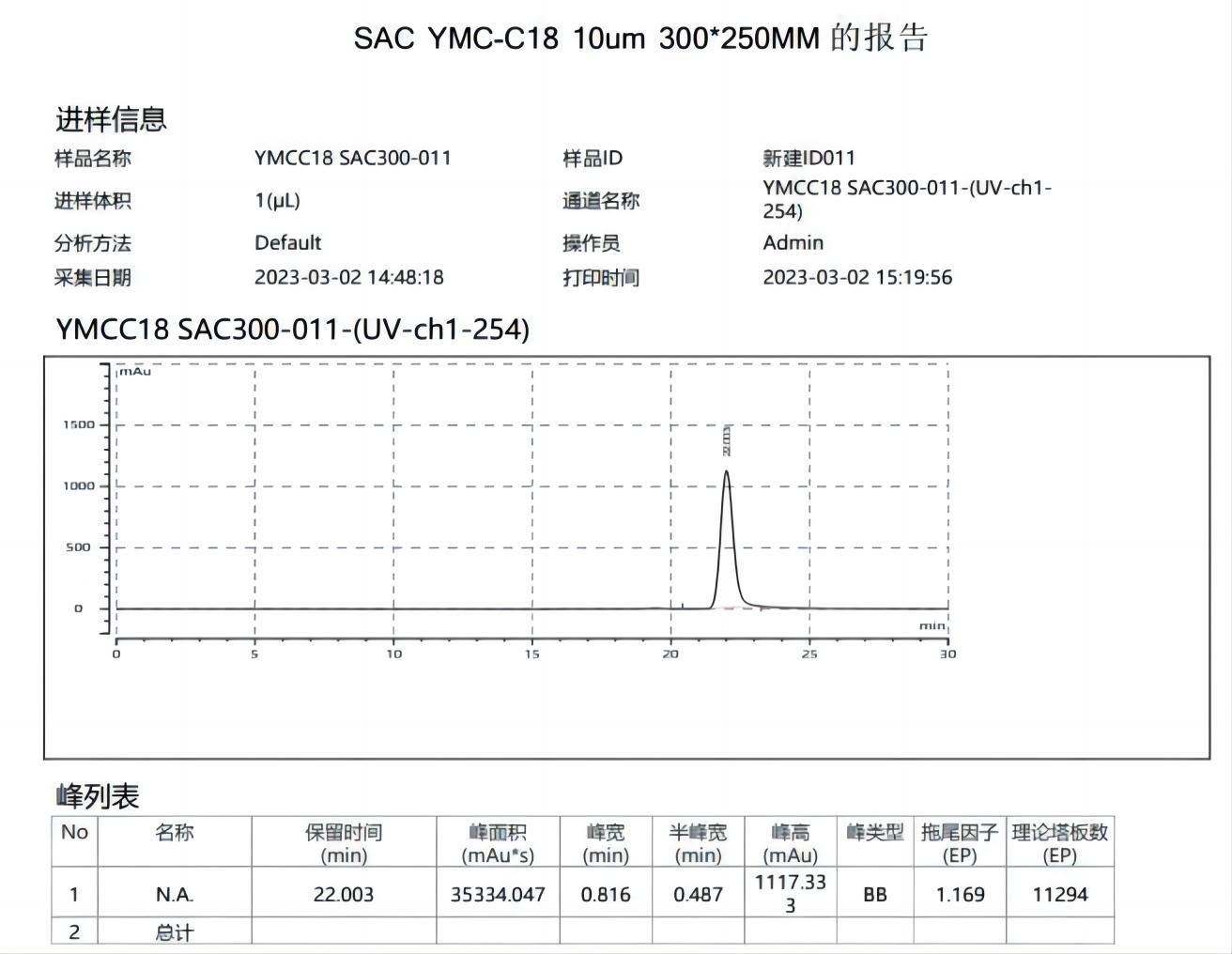

高压柱分配报告及分配器对比

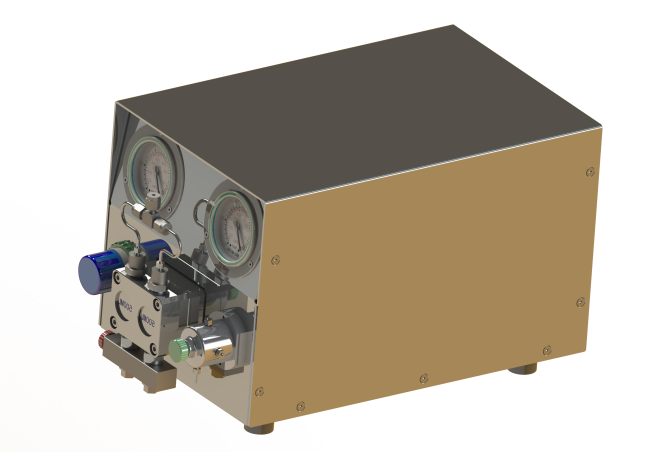

十、气动恒压装柱泵

广泛应用与分析柱装柱、制备柱装柱

产品特点

• 系统高度集成，占地面积小,耐压高，兼容性好，易维护，操作简单

• 我们提供专业的工艺开发服务，以及全面的后期装配服务

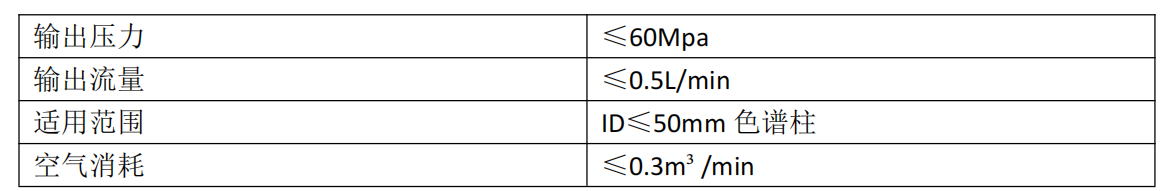

产品参数

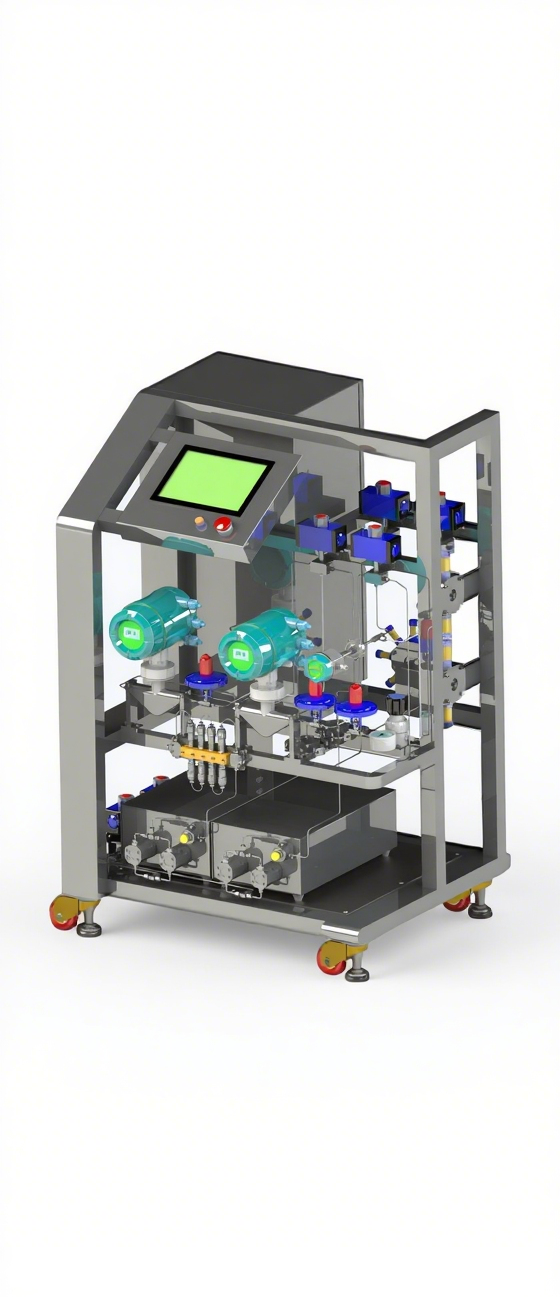

十一、Prep型高效液相色谱系统

Prep型高效液相色谱系统通过多样化的系统配置，展现出卓越的选择灵活性，能够精准匹 配，满足定量分析到大规模制备的广泛需求。基于流速、色谱柱尺寸和仪器规模的不同，我们提供包 括高精度分析型、高效制备/半制备型、大规模工业制备型等在内的全系列解决方案,确保您的应用场 景无论是药物研发中的复杂组分解析、质谱联用下的定量生物分子检测、实验室级别的标准品分离， 还是工业化生产中的吨级目标产物纯化，都能找到量身定制且性能优异的产品。

根据您的需求量身定制

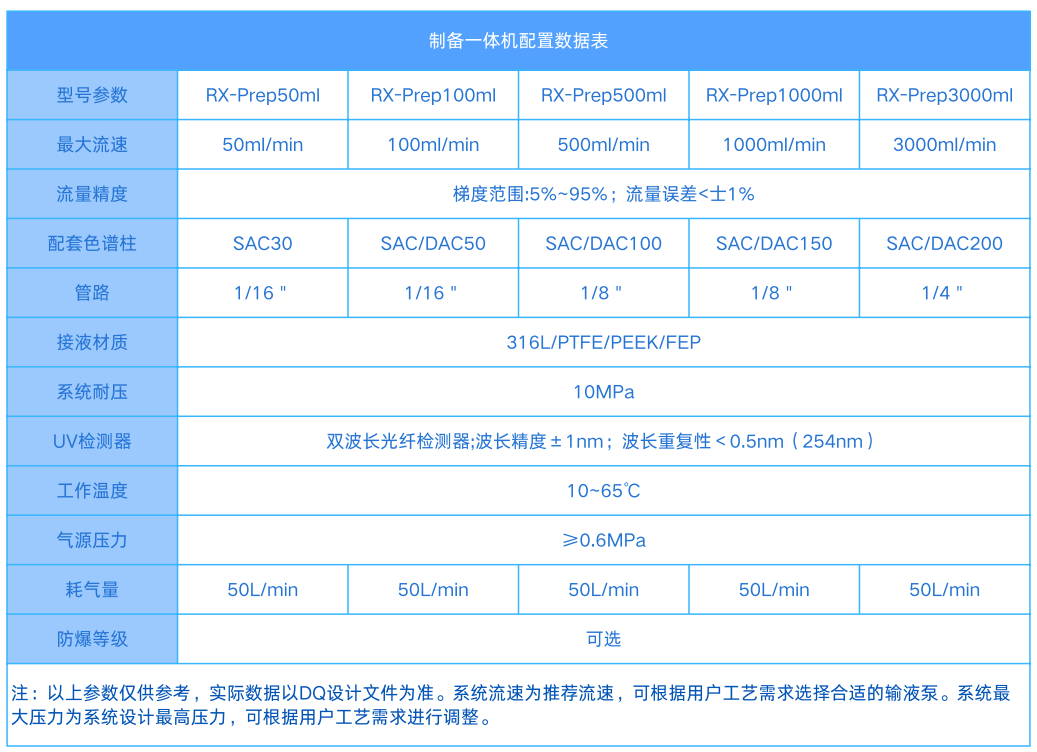

• 桌面⼀体机：是质量控制实验室的核⼼设备，可以实现从微克到数⼗克级的⽬标产物的快速纯化，其具有操作灵活、直观且体积⼩特点，适⽤于实验室作业。

• 制备⼀体机：部署在中试⻋间或⼯艺开发实验室，⽤于放⼤纯化⼯艺，分离克级⾄百克级的⽬标化合物（如临床前候选药物、⾼值化学品），为放⼤⽣产提供数据。

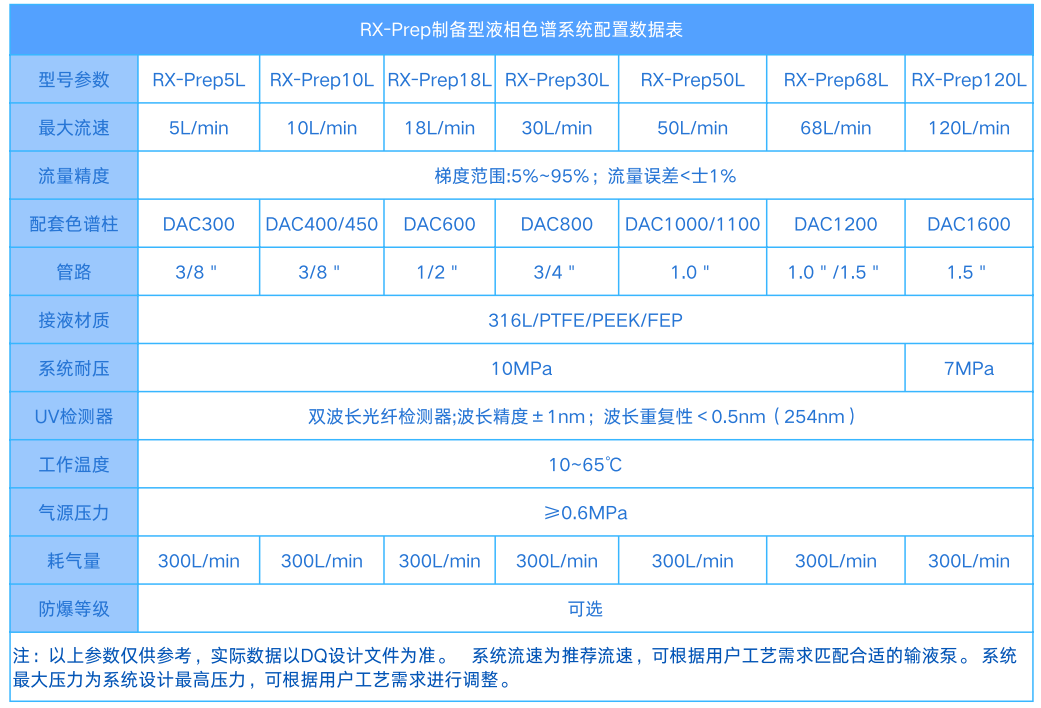

• 工业级液相色谱系统：是⽣物制药和精细化⼯⽣产⻋间的关键设备，⽤于连续、⼤规模纯化公⽄级⾄吨级的原料药、单克隆抗体、疫苗或⾼附加值⼿性化合物。

品质值得信赖

• 配备⾃动化操作系统，可实现样品的⾃动进样、分 离、检测和收集，提⾼实验效率和准确性。

• 模块化系统设计，有多种选择，可灵活应⽤⽬标产 物的纯化,根据不同需求选择不同的⾊谱柱、流动相和检测器，满⾜多样化的使⽤场景。

• 配备直观、灵活的操作软件进⾏数据采集和处理， 可实时记录和分析实验数据，确保数据的可追溯性和准确性。。

• 多重安全等级防护,⼯业级PLC和防爆屏控制。

• ⼀站式服务，安装后配置可升级，增加适⽤性和使 ⽤寿命。
